99% 순도 압력 스윙 흡착 장치 유전 온라인 분석 시스템

99% 순도 압력 스윙 흡착 장치 유전 온라인 분석 시스템

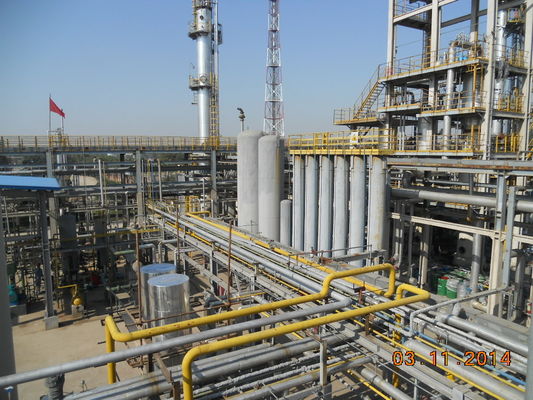

Zhongyuan 유전 PSA 수소 공장

기술 적용:

온도, 압력 및 촉매의 특정 조건에서 원료는 H2, CO, CO2, N2 및 CH4를 포함하는 개질 가스를 생성하기 위해 개질 및 전환 반응(SMR)을 위한 수증기와 혼합됩니다.압력 스윙 흡착(PSA) 분리 및 정제 후 고순도 수소 생성물 제조

압력 스윙 흡착(PSA) - 수소 플랜트

PSA로 수소 회수 및 정제

TECHAIRS의 PSA(Pressure Swing Adsorption)는 증기 개질 및 가스화 공정에서 발생하는 합성 가스 또는 정유 및 석유화학 공장의 오프 가스와 같은 다양한 수소가 풍부한 스트림에서 수소를 회수 및 정제하는 데 사용됩니다.이 기술은 압력 하에서 가스를 분리하기 위해 가스의 흡착 특성의 차이에 의존하며 순수한 수소를 생산하는 효과적인 방법입니다.

우리는 전자, 바이오매스 및 철강 산업의 다양한 고객에게 PSA 수소 플랜트를 제공합니다.더 중요한 것은, 우리는 수소화분해, 탈방향족화 및 탈황 공정을 위해 대량을 필요로 하는 정제소에도 공급합니다.또한 메탄올 및 암모니아 합성과 같은 공정을 위해 다량의 수소가 필요한 석유화학 플랜트를 지원합니다.

프로세스 설명

PSA 생성 플랜트의 공급 가스는 증기 메탄 개질, 부분 산화, 극저온 정제, 메탄올 플랜트 퍼지 가스, 에틸렌 오프가스, 스티렌 오프가스, 가스화 및 암모니아 플랜트를 비롯한 다양한 소스의 원시 수소일 수 있습니다.

PSA 공정 동안 수소는 공급 압력에 가까운 압력에서 회수 및 정제되며, 압력을 낮추어 흡착된 불순물을 제거합니다.불순물을 포함하는 PSA 테일 가스는 테일 가스 압축기 없이도 연료 시스템으로 다시 보낼 수 있습니다.전체 프로세스는 자동입니다.

TECHAIRS PSA 수소 플랜트는 회수율 및 생산성에 최적화된 첨단 흡착제 및 제어 프로그램 설계를 사용합니다.PSA 수소 플랜트는 실외 및 무인 작동용으로 제작되었으며 소형으로 설계되었으며 완전히 스키드 장착형으로 설계되었습니다.

기술 지표:

순도: 99%~99.999%

수용량: 200~100000Nm3/h

수율:≥90%

특징 및 장점:

성숙한 공정 기술과 안전하고 안정적인 작동.

강력한 시장 경쟁력을 달성하기 위한 프로젝트 건설 및 투자 회수율의 짧은 주기.

다단계 마진 회수 및 PSA 탈착 가스 번백으로 에너지 절약 및 환경 친화적입니다.

특수 흡착제, 낮은 운영 비용, 고순도 및 고수율.

높은 수준의 자동으로 특수 프로그래밍 가능한 제어 밸브.

특수 시퀀싱 밸브 제조 기반

• Techairs가 관리하는 특수 시퀀싱 밸브 제조 기지는 쓰촨성 청두 외곽에 있습니다.수소 생산 기계용으로 설계된 고성능 시퀀싱 밸브는 자체 연구 개발을 통해 당사에서 설계한 특허 제품이며 밸브는 합리적인 구조, 단단히 밀봉된, 신뢰할 수 있는, 짧은 작동 시간, 유연한 스위치와 같은 장점이 있습니다. , 긴 수명 등 양방향 압력 저항 성능과 고속 기류 침식 저항 성능을 갖추고 있습니다.밸브 상태 현장 표시 및 스위치 신호 피드백이 장착된 공압, 전기 및 유압 스위치.밸브의 공칭 직경: DN15 ~ DN400, 공칭 압력: PN1.6 – 10.0.최근 몇 년 동안 대규모 석유, 화학, 철강, 야금, 전기 및 기타 기업에서 널리 사용되었습니다.

자체 생산 시퀀싱 밸브:

시퀀싱 밸브는 PSA 장치가 프로세스를 완료하는 데 중요한 부분입니다.또한 장치의 정상적이고 안정적인 작동을 위한 핵심 장비입니다.당사에서 개발, 설계, 생산한 고성능 시퀀싱 스톱 밸브와 PSA 기술은 탄생과 동시에 성장하고 있습니다.수소 생산을 위한 다수의 기술 특허 보유, "더블 액션 시퀀싱 조절 스톱 밸브" 특허 번호: ZL 2012 3045628.6, "싱글 액션 시퀀싱 조절 스톱 밸브" 특허 번호: ZL 2012 3045691. X. 외국 고급 안티 장착 -침식, 차압 및 밀폐형 자동 보정 기능.
